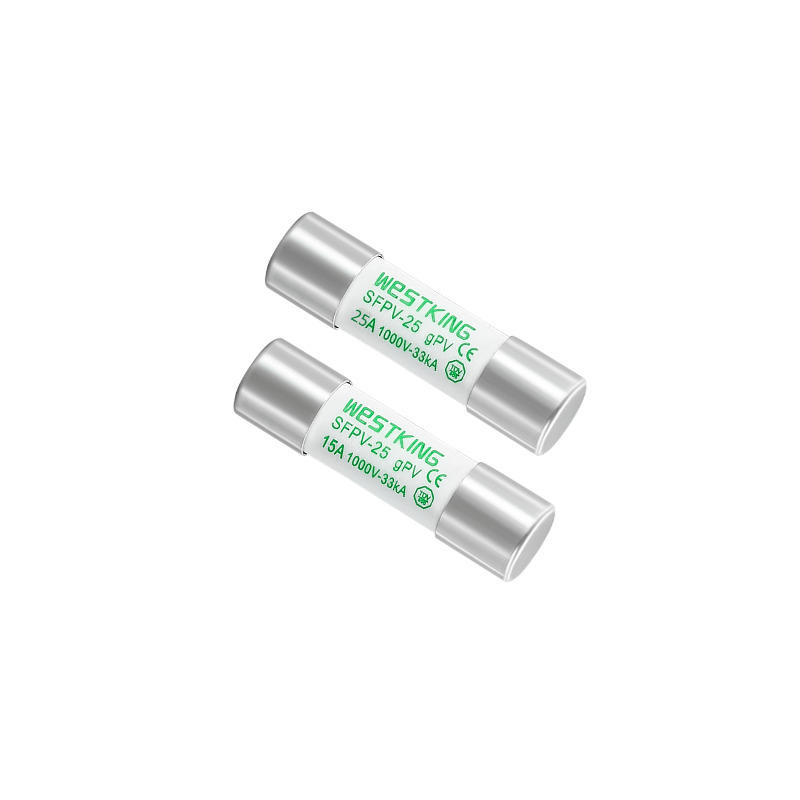

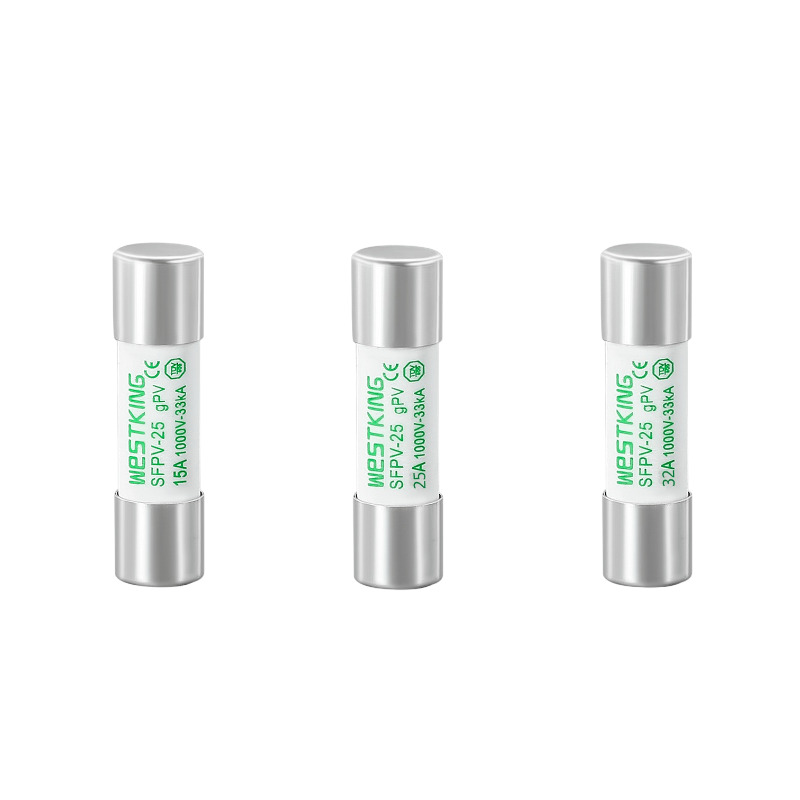

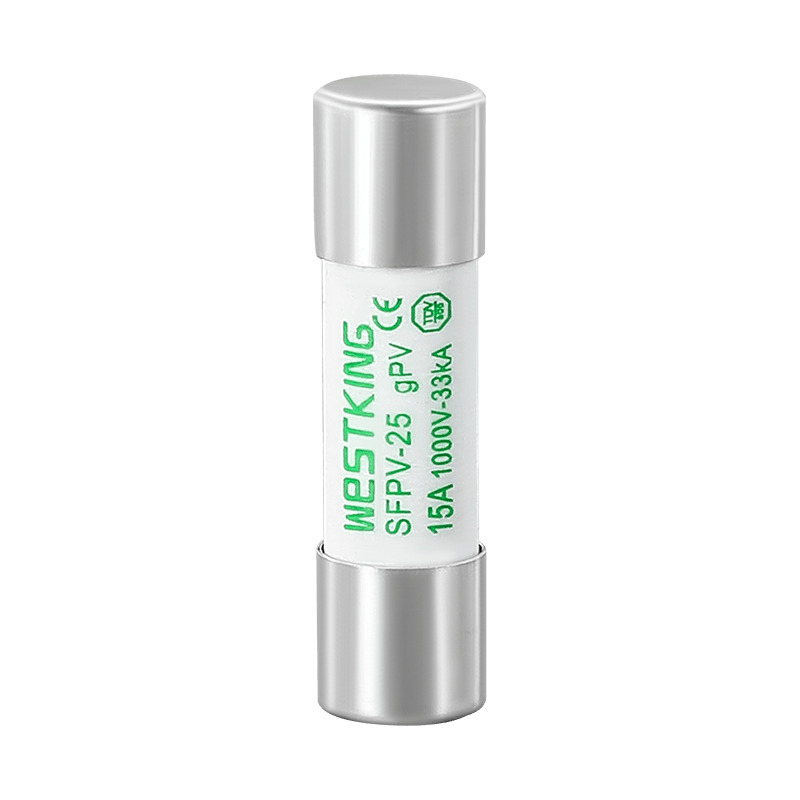

Westking ၏ Model SFPV-25 သည် photovoltaic စနစ်များဖြင့် ဖန်တီးထားသည်။
photovoltaic setups များ၏ဘေးကင်းမှုကိုအာမခံရန်ရည်ရွယ်ချက်ဖြင့်တည်ဆောက်ထားသော PV fuse စီးရီးအဖြစ်ပေါ်ထွက်လာသည်။ ၎င်း၏ ဆန်းပြားသော ဒီဇိုင်းဖြင့်၊ ဤဖျူးစ်စီးရီးသည် အပူချိန် ပြောင်းလဲမှုများနှင့် မကြာခဏ စက်ဘီးစီးခြင်းတို့ကို ထူးထူးခြားခြား ခံနိုင်ရည်ရှိစေပြီး စနစ်၏ ကြာရှည်ခံနိုင်ရည်ကို မြှင့်တင်ပေးပါသည်။Westking's Model SFPV-25 သည် photovoltaic စနစ်များကို ကာကွယ်ရန် အထူးထုတ်လုပ်ထားသည်။
PV fuse series သည် photovoltaic applications များဘေးကင်းစေရန်အတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ ၎င်း၏အဆင့်မြင့်တည်ဆောက်မှုသည် အပူချိန်နှင့် လက်ရှိစက်ဘီးစီးခြင်းကို ထူးထူးခြားခြားခံနိုင်ရည်ရှိပြီး စနစ်၏သက်တမ်းကို သက်တမ်းတိုးစေသည်။ 1000VDC အဆင့်သတ်မှတ်ချက်ဖြင့်၊ Model SFPV-25 သည် fuse အဆင့်သတ်မှတ်ထားသော လက်ရှိတန်ဖိုးထက် 1.35 ဆ အနိမ့်ဆုံးကွဲထွက်နိုင်စွမ်းရှိသည်။ ၎င်းသည် PV အခင်းအကျင်းများမှ ထုတ်ပေးသော ပုံမှန်နိမ့်သော ချို့ယွင်းမှု လက်ရှိအခြေအနေများအောက်တွင်ပင် ဘေးကင်းသော ဆားကစ်ပြတ်တောက်မှုကို ဆောင်ရွက်ပေးသည်။ Westking's Protection fuse line ဖြင့် မမျှော်လင့်ထားသော မြေပြင်ချို့ယွင်းချက်များနှင့် လိုင်းချို့ယွင်းချက်များမှ သင်၏ဂရစ်ပြင်ပ သို့မဟုတ် ဂရစ်ကြိုးချိတ်ထားသော PV စနစ်အား ကာကွယ်ပါ။
• အဆင့်သတ်မှတ်ထားသော ဗို့အား- | 1000Vdc |
• အဆင့်သတ်မှတ်ထားသော ရေစီးကြောင်းများ- | 1A...32A |
•အသုံးပြုမှုအမျိုးအစား- | gPV |
• အဆင့်သတ်မှတ် ဖောက်ထွင်းနိုင်မှု- | 33 kA |
• အနိမ့်ဆုံး အနှောင့်အယှက် အဆင့်သတ်မှတ်ချက်- | 1A > 1,45·In 2...32A > 1,35·In |
• မပေါင်းစပ်ထားသော လက်ရှိ- | 1.13·ခုနှစ် |
•သိုလှောင်မှုအပူချိန်- | -40°C ... 90°C |
•Operating အပူချိန် : | -40°C ... 85°C |
• ပတ်ဝန်းကျင် အပူချိန် 25°C ထက် ပိုနေပါက WESTKING ၏ fuse temperature correction coefficient ဇယားနှင့် အသုံးပြုသူလက်စွဲကို ကိုးကားပါ။
IEC/EN 60269-1 Fuse လင့်ခ်များ - ယေဘုယျလိုအပ်ချက်များ
IEC/EN 60269-6 နေရောင်ခြည်စွမ်းအင်သုံး photovoltaic စနစ်များအတွက် Fuse လင့်ခ်များ
UL248-19 Photovoltaic fuse လင့်ခ်များ
RoHS လိုက်နာမှု
အနှောက်အယှက်ဖြစ်စေသော ပြတ်တောက်မှု လက်ရှိတွင် ထူးခြားစွာနိမ့်ကျသော စွမ်းရည်
စနစ်၏ သက်တမ်းကို ရှည်ကြာစေရန် ခိုင်ခံ့သော တည်ဆောက်မှု
အပူချိန် စက်ဘီးစီးခြင်းကို ခံနိုင်ရည်ရှိသည်။
အပူချိန်လွန်ကဲမှုတစ်လျှောက် ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်
PV မော်ဂျူးများအတွက် အကာအ ကွယ်
Combiner Box Application များအတွက် သင့်လျော်သည်။
photovoltaic စနစ်အားလုံးနှင့်သက်ဆိုင်သည်။
PV စနစ်များ၏ string/array အဆင့်တွင် ကာကွယ်မှုပေးသည်။
အင်ဗာတာများနှင့် ဘက်ထရီအားသွင်းထိန်းချုပ်ကိရိယာများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။
TUV CE
is09001 iatf16949
တရုတ်
အဆင့်သတ်မှတ်ထားသော လက်ရှိ | I2t(A2s) | ပါဝါဆုံးရှုံးမှု (w) 1.0 In | အသားတင်အလေးချိန် | |
အရည်ပျော် | ရှင်းလင်းခြင်း။ | |||
1A | 5 | 16 | 0.9 | 10g |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
ဖော်ပြချက်-
1. အဆိုပါဖျူးသည် အပူချိန် -5°C မှ 40°C အတွင်း ပုံမှန်လည်ပတ်နေပြီး အပိုပြင်ဆင်ရန်မလိုအပ်ပါ။
2.ခွင့်ပြုထားသောအသုံးပြုမှုအခြေအနေများမှာ -40°C မှ 85°C ဖြစ်သည်။
3. ခွင့်ပြုနိုင်သောအသုံးပြုမှုအခြေအနေများအကွာအဝေးအတွင်း၊ ဤဇယားကို ကိုးကားပါ။
ဤလက်စွဲစာအုပ်သည် နေရောင်ခြည်စွမ်းအင်သုံး လျှပ်စစ်ဗိုတယ်လျှပ်စစ်ဓာတ်အားထုတ်လုပ်ခြင်းဆိုင်ရာ အကာအကွယ်အတွက် ဒီဇိုင်းထုတ်ထားသည့် gPV 1000Vdc 10x38mm fuse link နှင့် fuse holder အတွက် ရည်ရွယ်ပါသည်။
1. အလုပ်အခြေအနေများ
1.1 ပတ်ဝန်းကျင်လေထုအပူချိန်
ပုံမှန်အသုံးပြုမှုအခြေအနေများ- ပတ်ဝန်းကျင်လေထုအပူချိန်သည် 40°C ထက်မကျော်လွန်ပါ။ ပျမ်းမျှအားဖြင့် 24 နာရီကျော်အတွင်း လေထုအပူချိန်သည် 35°C ထက်မကျော်လွန်ဘဲ တစ်နှစ်အတွင်း တိုင်းတာသော ပျမ်းမျှတန်ဖိုးနည်းပါးသည်။ အနိမ့်ဆုံးပတ်ဝန်းကျင်လေထုအပူချိန်သည် -5°C ထက်မနည်းပါ။ ခွင့်ပြုနိုင်သောအသုံးပြုမှုအခြေအနေများ- -40°C မှ 85°C။
1.2 အမြင့်
ပုံမှန်အသုံးပြုမှုအခြေအနေများ- တပ်ဆင်မှုအမြင့် 2000 မီတာထက်မပိုပါ။ ခွင့်ပြုနိုင်သောအသုံးပြုမှုအခြေအနေများ- 2000m မှ 4500m။ အမြင့်ပေ ကန့်သတ်ချက် ပြင်ဆင်ခြင်း- အမြင့်ပေ ပိုမြင့်ခြင်းသည် အဓိကအားဖြင့် လျှပ်ကာများ ပျက်စီးခြင်း၊ အပူများ စိမ့်ဝင်မှု အားနည်းခြင်းနှင့် လေဖိအား ပြောင်းလဲမှုတို့ကို ဖြစ်စေသည်။
က) အမြင့်ပေ 100 မီတာ တိုးတိုင်း fuse ၏ အပူချိန် မြင့်တက်မှုသည် 0.1k မှ 0.5k တိုးလာသည်။
b) အမြင့်ပေ 100 မီတာ တိုးလာတိုင်း ပတ်ဝန်းကျင် အပူချိန် ပျမ်းမျှ 0.5k ခန့် လျော့ကျသွားသည်။
ဂ) ယေဘုယျအားဖြင့်၊ ပွင့်လင်းသောပတ်ဝန်းကျင်တွင်အသုံးပြုသည့် fuses များသည် အဆင့်သတ်မှတ်ထားသော လက်ရှိအပေါ် အမြင့်ပေ၏သက်ရောက်မှုကို လျစ်လျူရှုနိုင်ပြီး စံအခြေအနေများကို ရွေးချယ်ဆဲဖြစ်သည်။
ဃ) အလုံပိတ်ပတ်ဝန်းကျင်တွင် အသုံးပြုသည့် fuses များသည် အရံအတား၏ ပတ်ဝန်းကျင်လေထုအပူချိန် သို့မဟုတ် အတွင်းအပူချိန်သည် အမြင့်မှ သိသိသာသာ ကျဆင်းမသွားဘဲ 40°C ထက်ကျော်လွန်နေနိုင်သေးပါက၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိကို လျှော့ချရန်လိုအပ်ပါသည်။ အမြင့်ပေ 1000 မီတာ တိုးတိုင်းအတွက်၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိသည် 2% မှ 5% အထိ လျော့နည်းသည်။
1.3 လေထုအခြေအနေများ
ပုံမှန်အသုံးပြုမှုအခြေအနေများ- အပူချိန် 40°C ပတ်ဝန်းကျင်လေထုအပူချိန်တွင် 50% ထက်မပိုသော နှိုင်းရစိုထိုင်းဆရှိသော လေသည် သန့်ရှင်းသည်။ နိမ့်သောအပူချိန်တွင်ပိုမိုမြင့်မားသောနှိုင်းရစိုထိုင်းဆကိုခွင့်ပြု; ဤအခြေအနေများအောက်တွင် အပူချိန်ပြောင်းလဲမှုကြောင့် အလယ်အလတ် ငွေ့ရည်ဖွဲ့မှု ဖြစ်ပေါ်နိုင်သည်။ ပုံမှန်အသုံးပြုမှုအခြေအနေများ- နှိုင်းရစိုထိုင်းဆ 95% အထိ သိသာထင်ရှားသော ငွေ့ရည်ဖွဲ့မှုမရှိပါ။
2.Installation အခြေအနေများ
ဖျူးအား အလျားလိုက် သို့မဟုတ် ဒေါင်လိုက် တပ်ဆင်သင့်ပြီး ပကတိအခြေအနေပေါ်မူတည်၍ တိကျသောတပ်ဆင်မှုဖြင့် တပ်ဆင်သင့်သည်။ လျှပ်စစ်ရှင်းလင်းရေးသည် 8 မီလီမီတာထက်နည်းသင့်ပြီး creepage အကွာအဝေးသည် 10 မီလီမီတာထက်မနည်းရှိသင့်သည်။ PV Fuse ၏ တပ်ဆင်မှုအမျိုးအစားမှာ Class III ဖြစ်သည်။ တပ်ဆင်မှုအခြေအနေများမှာ အောက်ပါအတိုင်းဖြစ်သည်။
က) သိသိသာသာ တုန်ခါမှုနှင့် တုန်ခါမှု မရှိသော နေရာတွင်။
b) ပေါက်ကွဲခြင်းအန္တရာယ်မရှိဘဲ သတ္တုများကို ထိခိုက်စေနိုင်သော သို့မဟုတ် ဖုန်မှုန့်များ (လျှပ်ကူးနိုင်သောဖုန်မှုန့်များအပါအဝင်) ဓာတ်ငွေ့များ သို့မဟုတ် ဖုန်မှုန့်များမပါဝင်သော ကြားခံတစ်ခုတွင်။
ဂ) မိုးရွာခြင်း သို့မဟုတ် ဆီးနှင်းဝင်ရောက်မှု မရှိသောနေရာတွင်။
3. တပ်ဆင်ခြင်းနည်းလမ်း-
က) TH35 စံရထားလမ်း တပ်ဆင်ခြင်း၊
ခ) ဝက်အူသတ်မှတ်ချက်- M5;
ဂ) အကြံပြုထားသော တပ်ဆင်အား ရုန်းအား- 2.0 N·m;
ဃ) Torque ခံနိုင်ရည်- ± 3%။
4.ထုပ်ပိုးမှုနှင့် သိုလှောင်မှု
ထုပ်ပိုးမှု- WESTKING မှ PV Fuses များသည် မိုးရေ၊ အစိုဓာတ်ခံနိုင်ရည်နှင့် မခိုင်ခံ့မှုတို့အတွက် ဘေးကင်းသော တံဆိပ်များပါရှိသော စက္ကူအတွင်းခံသေတ္တာများနှင့် အပြင်ပုံးများတွင် ပါလာပါသည်။
သိုလှောင်မှု- အပူချိန်--40°C မှ 40°C; နှိုင်းရစိုထိုင်းဆသည် 40°C တွင် 70%၊ 30°C တွင် 80% နှင့် 20°C အောက် 90%၊ အစိုဓာတ် ခံနိုင်ရည်ရှိခြင်း၊ အစိုဓာတ် စုပ်ယူမှုကြောင့် အရည်နှင့် ထိတွေ့ခြင်းမှ ရှောင်ကြဉ်ခြင်း၊ မီးခံ။
5. အသုံးပြုခြင်းနှင့် ထိန်းသိမ်းခြင်း။
PV Fuses များကို ဘေးကင်းစွာအသုံးပြုနိုင်စေရန်အတွက် ပရော်ဖက်ရှင်နယ်၀န်ထမ်းများမှ ပုံမှန်သန့်ရှင်းရေးနှင့် ထိန်းသိမ်းသင့်ပါသည်။ PV Fuse လင့်ခ် အရည်ပျော်သောအခါ၊ WESTKING မှ PV Fuse ဖြင့် အစားထိုးရန် အကြံပြုထားသည်။ fuse ဒြပ်စင်ကို အစားထိုးသောအခါ၊ ကျေးဇူးပြု၍ PV Fuse ကိုင်ဆောင်ထားသော ဖုန်မှုန့်များနှင့် အခြားညစ်ညမ်းမှုများကို ဖယ်ရှားပါ။
ကျေးဇူးပြု၍ ဤလက်စွဲစာအုပ်ကို ဂရုတစိုက်ဖတ်ပါ၊ ၎င်းသည် fuses များကို ကောင်းမွန်စွာအသုံးပြုရန် ကူညီပေးပါမည်။ WESTKING New Energy Technology Co., Ltd. သည် ကျွန်ုပ်တို့၏ဖောက်သည်များအား အရည်အသွေးမြင့် fuses များကို ထောက်ပံ့ပေးရုံသာမက လျှပ်စစ်အန္တရာယ်ကင်းရှင်းရေးဆိုင်ရာ ပြဿနာများကို ဖြေရှင်းရာတွင် အသုံးပြုသူများကို ကူညီရန် ပြည့်စုံသော နည်းပညာဆိုင်ရာ ဝန်ဆောင်မှုများကိုလည်း ပေးဆောင်ပါသည်။ DC fuses များကို သုတေသနနှင့် ထုတ်လုပ်သည့် တရုတ်နိုင်ငံတွင် ပထမဆုံးသော ကုမ္ပဏီအနေဖြင့် WESTKING သည် စွမ်းအင်လျှပ်စစ်နယ်ပယ်သစ်အတွက် သာလွန်ကောင်းမွန်သော fuse ထုတ်ကုန်များကို ပေးအပ်ရန် ကတိပြုထားသည်။
